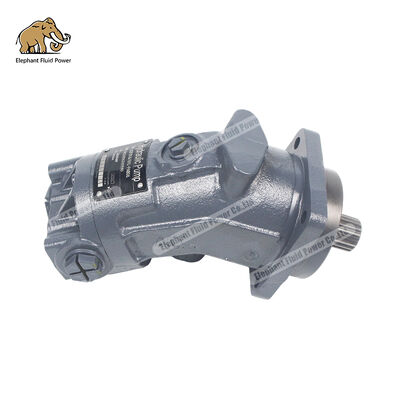

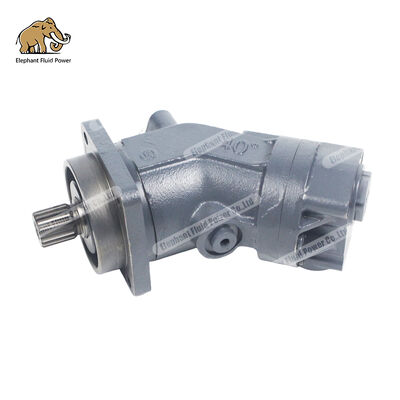

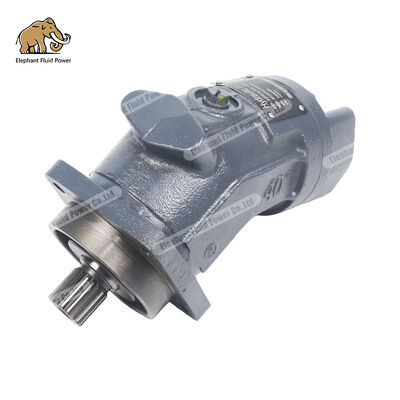

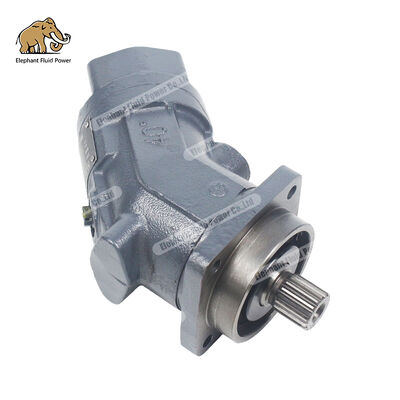

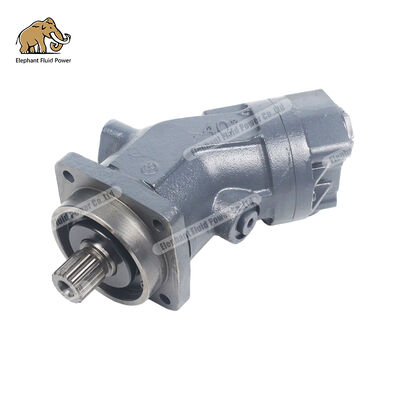

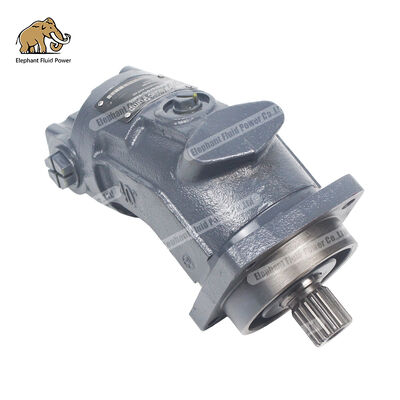

Motor de pistón de alto rendimiento A2FO16 61L-PAB06: Una alternativa china una solución de energía hidráulica estable y fiable.

Análisis técnico y aplicaciones industriales Libro blanco

Como empresa líder en el sector de la energía hidráulica de China, los motores hidráulicos de pistón axial de desplazamiento fijo de la serie A2F de Elephant Fluid Power (incluidos los modelos A2F10, A2F12, A2F23, A2F28, A2F45,A2F55, A2F63, A2F80, A2F107, A2F125, A2F160, A2F200, A2F250, A2F355, A2F355, A2F63, A2F80, A2F107, A2F125, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F160, A2F16Las especificaciones técnicas de la serie A2F de Bosch Rexroth, que incluyen el motor hidráulico y el motor hidráulico A2F500, están remodelando el panorama competitivo del mercado mundial de motores hidráulicos debido a sus especificaciones técnicas totalmente compatibles con la serie A2F de Bosch Rexroth., una excelente rentabilidad y capacidades de entrega rápidas.Este artículo elabora sistemáticamente la competitividad central de los motores de la serie A2F de Elephant Fluid Power a través de cinco dimensiones, especificaciones de productos, escenarios de aplicación, comparaciones de calidad y ventajas de la cadena de suministro, proporcionando referencias de selección autorizadas para los fabricantes de maquinaria de construcción,integradores de sistemas hidráulicos, y los usuarios finales.

Capítulo 1: Principios técnicos y filosofía de diseño de los motores hidráulicos de la serie A2F

1.1 Principales ventajas de la estructura del pistón axial de eje doblado

The A2F series hydraulic motors feature a classic bent-axis axial piston design—a configuration pioneered by Bosch Rexroth in the 1970s and still regarded as the gold standard in high-pressure hydraulic transmissionBasándose en esta filosofía de diseño fundamental y refinada a través de procesos de fabricación avanzados, Elephant Hydraulics ha logrado las siguientes características técnicas básicas:

Tecnología de autocentración para discos de distribución esférica

Con un diseño de superficie de control esférico probado, este sistema ofrece ventajas como la capacidad de autocentrarse, baja velocidad circunferencial y alta eficiencia.El diseño garantiza ángulos de contacto óptimos entre la cabeza de la bola del émbolo y el disco de accionamiento, minimizando las pérdidas de fricción mecánica incluso en condiciones de funcionamiento de alta presión y alta velocidad, con una eficiencia volumétrica superior al 95%.

Estructura integrada del pistón y del anillo del pistón

A diferencia de los diseños tradicionales de tipo split, la serie Elephant Fluid Power A2F emplea un pistón monolítico emparejado con anillos de pistón de precisión,mejora significativamente el rendimiento de sellado en condiciones de alta presiónEste diseño garantiza una eficiencia volumétrica estable incluso a presiones nominales de 35 MPa (5100 psi) y presiones máximas de 40 MPa (5800 psi), prolongando la vida útil en más de 20.000 horas.

* Sistema de rodamientos robustos *

Los rodamientos del eje motriz están diseñados para condiciones de funcionamiento específicas y son capaces de soportar cargas radiales.Las configuraciones de rodamientos de larga duración están disponibles como opción, por lo que son especialmente adecuados para fluidos hidráulicos respetuosos con el medio ambiente, como los HFB y los HFC,y satisfacer los requisitos de durabilidad de ambientes duros como maquinaria minera y aplicaciones de ingeniería en alta mar.

1.2 Características de funcionamiento de doble modo con desplazamiento fijo

La serie A2F, como componentes hidráulicos de desplazamiento fijo, puede funcionar tanto como motores como bombas, ofreciendo un excelente rendimiento tanto en circuitos abiertos como cerrados.

• Durante el funcionamiento del motor: la velocidad de salida es proporcional al caudal de entrada y inversamente proporcional al desplazamiento;el par de salida aumenta con la diferencia de presión entre los lados alto y bajo, así como el desplazamientoSe caracteriza por una alta eficiencia del par de arranque, una excelente estabilidad a baja velocidad y una velocidad de rotación mínima estable de tan solo 50 rpm (siempre que se mantenga una rotación uniforme).

• Durante el funcionamiento de la bomba: el caudal de salida es directamente proporcional a la velocidad de conducción y al desplazamiento, por lo que es adecuado para sistemas hidráulicos que requieren un control preciso del caudal.

Esta compatibilidad de dos modos hace que la serie A2F sea una opción ideal para aplicaciones que requieren configuraciones intercambiables de "bomba-motor", como maquinaria móvil, mecanismos rotativos,y sistemas de gancho.

Capítulo 2: Explicación detallada de los parámetros técnicos de especificación completa para la serie A2F de Elephant Fluid Dynamics

2.1 Modelos de productos y matriz de desplazamiento

La serie Elephant Fluid Dynamics A2F ofrece 15 especificaciones estándar, que atienden a una amplia gama de escenarios de aplicación desde micro hasta despliegues a gran escala.

2.2 Fórmulas clave para el cálculo del rendimiento

Torque de salida del motor:

Donde:es el desplazamiento (cm3/rev), es la diferencia de presión (bares) y es la eficiencia mecánica-hidráulica (valor típico 0,92 0,95).

Potencia de salida del motor:

Donde:es el caudal de entrada (L/min) y es la eficiencia total (valor típico 0,88 – 0,92).

velocidad de salida del motor:

Donde:es la eficiencia volumétrica (valor típico 0,95 – 0,97).

2.3 Adaptabilidad del medio hidráulico a las condiciones de funcionamiento

La serie Elephant Fluid Dynamics A2F admite múltiples fluidos hidráulicos:

• Aceite hidráulico a base de aceite mineral: configuración estándar, adecuada para temperaturas de funcionamiento que oscilan entre 25°C y +80°C.

• Fluidos hidráulicos respetuosos con el medio ambiente: HETG (a base de aceite de frambuesa), HEES (a base de éster sintético) y HFD (a base de etilenoglicol en agua, limitado a rodamientos de larga duración A2F250 A2F500).

• Rango de viscosidad recomendado: se puede seleccionar entre VG22 y VG100 en función de la temperatura de funcionamiento; el rango óptimo de viscosidad de funcionamiento es de 16~36 mm2/s.

• Precisión del filtro: una precisión de filtración absoluta recomendada de 10 μm prolonga significativamente la vida útil y reduce el desgaste; también es aceptable una precisión de filtración de 25-40 μm.

Capítulo 3: Análisis de la compatibilidad con la serie A2F de Bosch Rexroth

3.1 Dimensiones e intercambiabilidad de las instalaciones

La serie Elephant Fluid Dynamics A2F se adhiere estrictamente a las especificaciones de diseño originales de Rexroth, asegurando una intercambiabilidad física del 100%.

• Flange de instalación: conforme con las normas ISO 3019-2, disponible en configuraciones de 4 o 8 agujeros (A2F10 A2F50 para 4 agujeros; A2F355 A2F500 para 8 agujeros).

• Fin del eje de transmisión: Disponible en dos opciones: eje de línea DIN 5480 y eje de llave plana DIN 6885 totalmente compatibles con los modelos correspondientes de Rexroth.

• Conexión de puerto de aceite: puerto de aceite con flanco SAE, con puertos de trabajo A y B situados en la parte trasera, conforme al diseño estándar de la serie 6 A2FM de Rexroth.

• Dimensiones axiales/radicales: las tolerancias dimensionales clave de la instalación se controlan dentro de ±0,1 mm,que permite el reemplazo directo del motor Rexroth original sin modificar las tuberías del sistema o los soportes de montaje.

3.2 Comparación de los parámetros de rendimiento

Mediante pruebas comparativas realizadas por una entidad de ensayo autorizada,El rendimiento de la serie Elephant Fluid Power A2F se ha comparado con el de los productos originales de fábrica de Rexroth.:

Nota: Las condiciones de ensayo incluyen un medio de aceite mineral, una temperatura del aceite de 40 °C, una presión nominal de 350 bar y una velocidad de rotación nominal.

3.3 Sistema de certificación de la calidad

Los productos de la serie Elephant Fluid Dynamics A2F han obtenido las siguientes certificaciones internacionales:

• Certificación del sistema de gestión de la calidad ISO 9001:2015

• La certificación CE cumple con la Directiva 2006/42/CE de la UE sobre máquinas.

• Certificación RoHS: Cumplimiento de la Directiva sobre restricciones de sustancias peligrosas

• La certificación de la Sociedad de Clasificación de China (CCS) se aplica a los buques y las aplicaciones de ingeniería marina

Capítulo 4: Escenarios y soluciones de aplicación en la industria

4.1 El campo de la maquinaria de ingeniería

Mecanismos de accionamiento para el movimiento y la rotación de excavadoras

Los modelos A2F80, A2F107 y A2F160 representan las opciones principales para motores caminantes en excavadoras de 20 ∼50 toneladas.Su alto par de arranque (con una eficiencia de arranque superior al 88%) garantiza un rendimiento de arranque fiable en terrenos difíciles como superficies fangosas o pendientesSu diseño compacto permite su instalación directa en el reductor de accionamiento final, ahorrando espacio en el chasis.

Mecanismo de accionamiento para el brazo de un camión de bomba de hormigón

Los modelos A2F55 y A2F63 se utilizan comúnmente para sistemas auxiliares de accionamiento o soporte de piernas en cilindros de boom de camiones de bomba.Sus características de respuesta rápida (logrando una rotación completa de 0 a velocidad nominal en < 0.5 segundos) satisfacen los requisitos de funcionamiento de los ajustes frecuentes de la boquilla en los camiones de bomba.

Vínculo de grúa y mecanismo de rotación

Los modelos A2F125, A2F160 y A2F200 se utilizan ampliamente en los sistemas de cabrestantes y plataformas giratorias de grúas montadas en camiones y grúas de rastreo.Se dispone de una solución integrada de válvula de freno opcional (tipo BVD/BVE) para prevenir eficazmente el descenso excesivo de la carga y garantizar la seguridad de funcionamiento.

4.2 El sector de las máquinas agrícolas

Sistema de accionamiento de la cosechadora

Los modelos A2F23 y A2F28 están diseñados para los sistemas de velocidad variable continua de las cabezas de corte y los mecanismos de desplazamiento de las cosechadoras. They feature a wide high-efficiency range (with total efficiency exceeding 85% across a speed range covering 40% to 100% of the rated speed) and maintain low fuel consumption during prolonged continuous operation during harvest seasons.

Tracción de la toma de corriente de un tractor grande

Los modelos A2F45 y A2F55 están diseñados para la conversión de accionamiento hidráulico de ejes de salida de potencia del tractor, proporcionando una potencia hidráulica estable a equipos conectados como sembradoras y máquinas de embalaje.

4.3 Sector industrial y energético

Dispositivos auxiliares para laminaderas metalúrgicas

Los modelos A2F250 y A2F355 desempeñan un papel fundamental en los sistemas de transportadores de rodillos y en los ajustes de placas de guía laterales en las líneas de producción de laminado en caliente y laminado en frío.Muestran una fuerte resistencia a la contaminación (que funcionan normalmente con lubricante NAS de grado 9) y son adecuados para entornos propensos al polvo en talleres metalúrgicos.

Maquinaria de cubierta de buques

A2F107, A2F125 y A2F160 se utilizan para máquinas de anclaje, cabrestantes y mecanismos de apertura/cierre de la tapa de la escotilla.Han sido certificados por la Sociedad de Clasificación de China y cumplen con los requisitos de resistencia a la corrosión y resistencia al impacto en entornos marinos..

Energía eólica e ingeniería de túneles

Los modelos A2F355 y A2F500 demuestran una alta fiabilidad en los sistemas de elevación de pilas de los buques de instalación de turbinas eólicas y en los motores de cabeza de corte de las máquinas de perforación de túneles.Su configuración de cojinete de larga duración extiende el intervalo de mantenimiento a más de 81.000 horas.

Capítulo 5: Ventajas de la cadena de suministro y compromisos de servicio de Elephant Fluid Dynamics

5.1 Capacidad de entrega rápida

Aprovechando la amplia cadena de la industria hidráulica de China y las bases de fabricación inteligentes, Elephant Fluid Power ha establecido un sistema de entrega líder en la industria:

• Modelo estándar: A2F10-A2F107 Los modelos regulares están en stock; el envío se realizará dentro de las 48 horas posteriores a la confirmación del pedido.

• Modelos medianos a grandes: A2F125 A2F250; Tiempo de entrega: 7 15 días hábiles

• Personalización a gran escala: Modelos A2F355-A2F500 y configuraciones especiales (rodamientos de larga duración, sellos especializados, conjuntos de válvulas integrados) con un plazo de entrega de 15-25 días hábiles.

• Respuesta a emergencias: Servicio de flete aéreo directo disponible, entregando a las principales zonas industriales de todo el mundo dentro de las 72~96 horas.

5.2 Análisis de costes y beneficios

En comparación con los productos originales de Bosch Rexroth, la serie Elephant Fluid Power A2F ofrece importantes beneficios económicos para los clientes:

• Reducción de los costes de contratación pública: los costes directos de contratación pública se ahorran en un 60%~70%.

• Optimización de los costes de inventario: apoya las compras de lotes pequeños y frecuentes para reducir el capital

• Costos de mantenimiento controlables: existen suministros suficientes de componentes (bloque de cilindros, émbolo, placa de válvula, rodamientos) a precios del 30% al 40% de las piezas originales de fábrica.

• Reducir al mínimo las pérdidas de tiempo de inactividad: la capacidad de entrega rápida reduce el tiempo de inactividad del equipo de semanas a días

5.3 Red mundial de apoyo técnico

Elephant Hydrodynamics ha establecido una red completa de servicios técnicos que cubre las principales regiones industriales del mundo.

• Asesoramiento técnico: ofrece orientación en línea 24/7 para la selección, análisis de compatibilidad del sistema y apoyo para el diagnóstico de fallos

• Servicios in situ: se establecen centros de servicio autorizados en el sudeste de Asia, Oriente Medio, Europa, América del Norte y América del Sur, que proporcionan instalación, puesta en marcha, mantenimiento,y servicios de formación.

• Desarrollo personalizado: Proporciona servicios personalizados como ajuste fino de desplazamiento, personalización de interfaces e identificación de pintura para satisfacer las necesidades específicas de los clientes OEM.

• Compromiso de garantía: período de garantía estándar de 12 meses o 2.000 horas de trabajo (lo que ocurra primero), extensible a 36 meses bajo petición.

Capítulo 6: Guía de selección y explicación del código de orden

6.1 Modelo de normas de codificación

Los modelos de la serie Elephant Fluid Dynamics A2F se adhieren a las convenciones de codificación estandarizadas internacionalmente; ejemplo: A2F 80 R 2 P 1

6.2 Árbol de decisión de selección

Paso 1: Determinación del modo de trabajo

Aplicaciones de motor puro (unidireccional/bidireccional): Seleccione la configuración estándar. Aplicaciones de intercambio bomba-motor: Seleccione la configuración de rotación W (bidireccional).Verificar las condiciones del puerto de succión; instalar una bomba de maquillaje si es necesario.

Paso 2: Calcular el desplazamiento requerido

Basado en el caudal del sistema Q (L/min) y la velocidad objetivo n (rpm):

Se utilizan coeficientes de 1,05­1,10 para compensar las pérdidas de volumen y las tolerancias de fabricación.

Paso 3: comprobar la presión y el par

Paso 4: Confirmar el rango de velocidad

- RPM máximo: -RPM mínimo: para garantizar una rotación uniforme, mantener el valor especificado de RPM

Paso 5: Seleccione la configuración especial

- Aplicación en medio de protección del medio ambiente → rodamientos opcionales de larga duración (L) + sello FKM; - Requisitos de frenado → válvulas de freno BVD/BVE opcionales;-Velocidad de monitorización → Interfaz opcional del sensor de velocidad de rotación; -Requisitos de limpieza → Función opcional de limpieza del rodamiento de puerto en U (A2F250 A2F500).

Capítulo 7: Mantenimiento y diagnóstico de fallas

7.1 Puntos clave del mantenimiento diario

Gestión del petróleo

- inspeccionar regularmente la limpieza del aceite; se recomienda tomar muestras y realizar ensayos cada 500 horas o trimestralmente. - mantener la viscosidad del aceite dentro del rango óptimo (16­36 mm2/s);monitorear la disminución de la viscosidad durante las temporadas de altas temperaturas. - Reemplazar los elementos del filtro con prontitud; resolver los problemas inmediatamente después de recibir una alarma de diferencial de presión.

Control de la temperatura

-Temperatura normal de funcionamiento: 40°C~70°C -Temperatura máxima admisible: 80°C (pico a corto plazo: 90°C) -Si la temperatura excede los 80°C, inspeccionar el sistema de refrigeración, las configuraciones de las válvulas de desbordamiento,y fugas internas

Monitoreo de vibraciones y ruido

El nivel de ruido normal: < 75 dB (A). Las posibles causas de ruido anormal incluyen la succión insuficiente del aceite (cavitación), el desgaste del rodamiento, el desgaste de la placa de levas o la desalineación del acoplamiento.

7.2 Diagnóstico de fallas comunes

Capítulo 8: Valor industrial y perspectivas futuras de la serie A2F de Dinámica de fluidos de elefantes

8.1 Redefinición de las normas de rentabilidad de los motores hidráulicos

Tradicionalmente, los motores hidráulicos de alto rendimiento se han asociado con altos costos.Elephant Hydraulics ha desafiado con éxito esta percepción aprovechando la integración vertical de la cadena de fabricaciónLa serie A2F ofrece un rendimiento superior al 95% equivalente a los productos originales de Rexroth a sólo un 30%-40% de su precio.Creando un valor sin precedentes para los fabricantes mundiales de maquinaria de construcción, proveedores de servicios de mantenimiento hidráulico y usuarios finales.

8.2 Apoyar la diversificación de la cadena de suministro mundial

En los últimos años, la industria manufacturera mundial ha puesto un énfasis sin precedentes en la resiliencia de la cadena de suministro.la serie Elephant Fluid Power A2F ofrece a los clientes en Europa, América del Norte, Sudeste Asiático, Oriente Medio, África y América del Sur con una opción confiable de "segunda fuente de suministro".Especialmente en un entorno de mercado caracterizado por largos plazos de entrega originales en fábrica y fluctuaciones de precios de Rexroth, La rápida entrega de Elephant Fluid Power y los precios estables se han convertido en apoyos críticos para garantizar la continuidad de la producción de los clientes.

8.3 Compromiso con la innovación tecnológica continua

El Instituto de Investigación de Tecnología de Dinámica de Fluidos de Elefantes continúa invirtiendo en la actualización y el desarrollo en curso de la serie A2F:

• Innovación de materiales: explorar nuevos materiales como émbolos recubiertos de cerámica y discos de distribución reforzados con fibra de carbono, con el objetivo de extender la vida útil a 30.000 horas.

• Integración inteligente: Desarrollar una versión de motor inteligente equipada con sensores de presión/temperatura incorporados e interfaces de datos IoT, que apoyen el mantenimiento predictivo.

• Optimización de la eficiencia energética: el diseño de la ventana de distribución de flujo se optimizó mediante simulación de fluidos CFD para lograr una eficiencia total superior al 92%.

• Cumplimiento ambiental: Amplía la compatibilidad con los fluidos hidráulicos biodegradables, ayudando a los clientes a alcanzar los objetivos de neutralidad de carbono.

Conclusión

Los motores hidráulicos de pistón axial de la serie Elephant Fluid Power A2F (A2F10 A2F500) se han convertido en la solución preferida en la industria mundial de transmisión de energía hidráulica.gracias a su amplia gama de especificaciones, alta compatibilidad con los productos originales Bosch Rexroth, fiabilidad comprobada y ventajas competitivas de la cadena de suministro.ya sea para aplicaciones sensibles a los costes o sistemas de gama alta que exigen una fiabilidad máxima, la serie A2F ofrece propuestas de valor a medida.

Elegir Elephant Fluid Power significa no solo elegir un motor hidráulico, sino elegir un socio a largo plazo arraigado en la tecnología, centrado en el cliente y con mentalidad global.A medida que la industria de la transmisión de energía hidráulica entra en una nueva era caracterizada por la inteligencia, sostenibilidad y excelencia en el servicio, Elephant Fluid Power está comprometida a colaborar con clientes de todo el mundo para co-crear un futuro más brillante para los sistemas hidráulicos.

Apéndice

Apéndice A: Directorio completo de modelos de la serie A2F

Apéndice: Referencias y normas

1. Bosch Rexroth AG. Motor fijo de pistón axial A2FM, hoja de datos técnicos RE 91001.

2. ISO 3019-2:2001. ¢Energía de fluidos hidráulicos - Dimensiones y código de identificación de las bridas de montaje y los extremos del eje de las bombas y motores de desplazamiento.

3.DIN 24312. “Energía hidráulica de fluidos; bombas y motores; rango de uso de diferentes series de presión.”

4. Hidrodinámica de los elefantes. "A2F Serie de pistón axial de desplazamiento positivo de la bomba / motor Manual de producto", edición de 2026.
