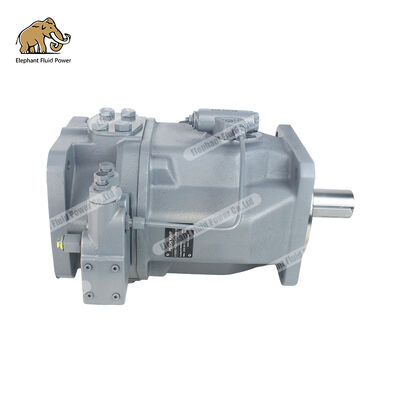

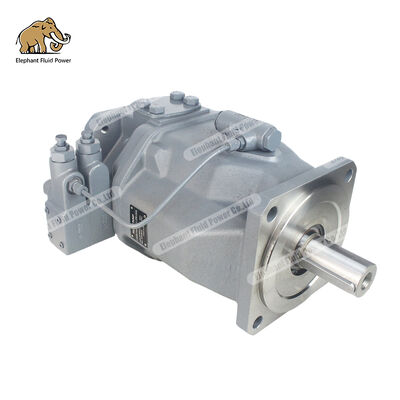

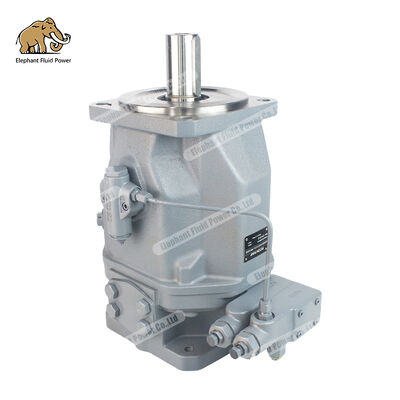

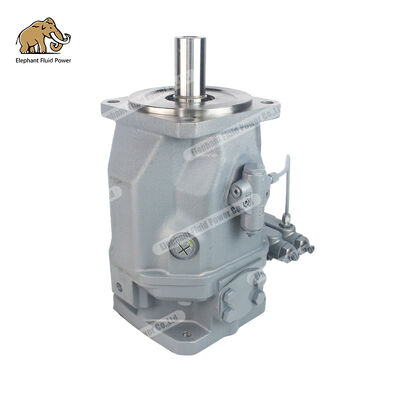

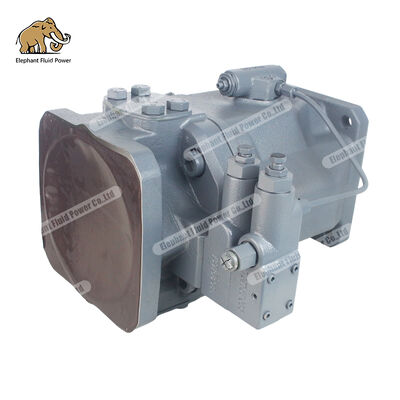

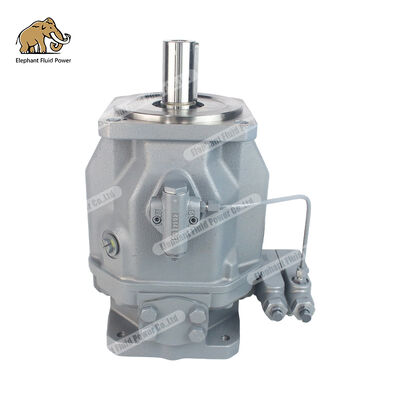

Bomba hidráulica de pistón axial de eje variable de la serie A10VSO: Libro blanco técnico



Las bombas hidráulicas de pistón axial variable de la serie Elephant Fluid Power A10VSO (incluidos los modelos A10VSO18, A10VSO28, A10VSO45, A10VSO63, A10VSO71, A10VSO100, A10VSO140,y el modelo ampliado A10VSO180) cuentan con un diseño variable de la placa de la palanca idéntico al de la serie Bosch Rexroth A10VSO, que ofrece la principal ventaja técnica del desplazamiento continuamente variable (con Vg que va desde el máximo hasta cero), con una presión nominal de hasta 280 bar (presión máxima de 350 bar),Estas bombas están diseñadas específicamente para sistemas hidráulicos de circuito abierto y se utilizan ampliamente en maquinaria de construcción., hidráulica industrial, equipos de moldeo por inyección, instalaciones metalúrgicas y maquinaria de cubierta marina.Este artículo examina sistemáticamente la competitividad central de la serie Elephant Fluid Power A10VSO en seis dimensiones: principios técnicos, parámetros de especificación completos, ocho modos de control, escenarios de aplicación, compatibilidad con los componentes originales de Rexroth y ventajas de la cadena de suministro,proporcionar orientación técnica autorizada y referencias de contratación para los integradores globales de sistemas hidráulicos, fabricantes de equipos de construcción y usuarios finales.



---



Capítulo 1: Principios técnicos y principales ventajas de diseño de la serie A10VSO

1.1 Principio estructural del pistón axial del disco diagonal de eje variable

Las bombas hidráulicas de la serie A10VSO cuentan con un clásico diseño de pistón axial de placa de columna – un estándar industrial probado durante décadas en sistemas de transmisión hidráulica variable de circuito abierto.En comparación con los diseños de eje doblado, la configuración de la placa de colchón ofrece ventajas significativas en compacidad, rentabilidad y flexibilidad de control.

Mecanismo variable del ángulo de inclinación del diafragma

La línea central del cilindro coincide con la línea central del eje de transmisión, y el pistón entra en contacto con la placa de movimiento a través de un zapato deslizante.el pistón no exhibe ningún movimiento recíproco y el caudal de salida es ceroCon el aumento del ángulo, la longitud de la carrera del pistón crece proporcionalmente al ángulo de oscilación.El mecanismo variable consigue una variación del desplazamiento sin pasos de Vg_max a Vg_min = 0 ajustando el ángulo de la placa de movimiento (de 0° a máximo), controlando así con precisión tanto el caudal de salida como la presión.

Presión estática de descarga del rodamiento de la cuna

El diseño emplea un rodamiento de cuna con descarga de presión hidrostática, donde la placa de colcha está soportada por una película de aceite hidrostática, lo que resulta en una pérdida mínima de fricción y una respuesta rápida.Esta configuración garantiza el contacto óptimo entre la placa de la palanca y la zapatilla del pistón bajo alta presión, en condiciones de funcionamiento de alta velocidad, alcanzando una eficiencia volumétrica superior al 95% y una eficiencia mecánica superior al 90%.

Diseño del puerto de descarga de aceite doble

La configuración estándar incluye dos puertos de descarga de aceite (L1 y L2), lo que permite una selección flexible de la ruta de la tubería de descarga basada en el espacio de instalación para simplificar el diseño del sistema.La tubería de descarga debe estar conectada por separado al depósito de aceite para garantizar que la presión de la carcasa no exceda de 0.5 bar, protegiendo así el sello del eje y el sistema de sellado.

1.2 Características especiales de diseño de los circuitos abiertos

La serie A10VSO está diseñada específicamente para sistemas hidráulicos de circuito abierto y presenta las siguientes características clave:

• El caudal es directamente proporcional a la velocidad de rotación y al desplazamiento: caudal de salida qv = Vg × n × ηv / 1000 (L/min), donde Vg representa el desplazamiento de corriente (cm3/rev),n indica la velocidad de rotación (rpm), y ηv indica la eficiencia volumétrica (normalmente 0,95 ≈ 0,97).

• La presión está determinada por la carga externa: la presión de salida de la bomba depende de la demanda del sistema, con regulación automática del desplazamiento y la presión mediante métodos de control (DR/DFR/DFLR, etc.).) para lograr un funcionamiento energéticamente eficiente.

• Excelente rendimiento de auto-primación:El diseño optimizado de la toma de aceite y el mecanismo de retorno del émbolo aseguran una excelente capacidad de autoencimación en condiciones de instalación estándar (altura de succión de aceite ≤ 800 mm), eliminando la necesidad de una bomba de reabastecimiento de aceite adicional.

• Diseño de bajo ruido: al optimizar la forma de las ventanas del disco de distribución de flujo y el número de émbolos (normalmente 9), se logra una baja pulsación y un funcionamiento con bajo ruido,con un nivel de ruido típico de 72 ¢ 78 dB (((A).

1.3 Resumen de las principales ventajas competitivas



T.características técnicas	Píndice de errorealización	Importancia de la industria
Rango de ajuste del desplazamiento	Vg max → Vg min = 0 (ajustable de forma continua)	Implementar el suministro de combustible bajo demanda para eliminar las pérdidas de desbordamiento y lograr un ahorro de energía del 20% al 30%.
Presión nominal/pico	280 bar / 350 bar	Cumple con las exigencias de las aplicaciones industriales de alta presión y de las máquinas de construcción.
velocidad máxima	La velocidad de rotación de la unidad de ensayo deberá ser igual o superior a la velocidad de ensayo de la unidad de ensayo.	cubre toda la gama de condiciones de funcionamiento, desde escenarios de alta velocidad y bajo flujo hasta escenarios de baja velocidad y alto flujo.
eficiencia volumétrica	≥95%	Reducir el consumo de energía, reducir al mínimo la generación de calor y prolongar la vida útil del aceite lubricante.
Eficiencia mecánica	≥ 90%	Alta densidad de potencia, diseño compacto
método de control	Más de 8 tipos, incluidos DG/DR/DRG/DFR/DFR1/DFLR/ED/ER	Cumplir con varios requisitos de control de presión, caudal y potencia
Accionamiento del eje central	Capacidad de accionamiento por eje al 100% (igual especificación)	Puede conectarse en serie con una bomba de engranajes o una bomba de pistón axial para simplificar el sistema.



---



Capítulo 2: Explicación detallada de todas las especificaciones técnicas de la serie A10VSO de Elephant Fluid Dynamics

2.1 Modelos de productos y matriz de desplazamiento (serie 31/32)

La serie A10VSO consta de dos subseries estructurales: - Serie 31 (especificaciones 18~140): presión nominal de 280 bar, presión máxima de 350 bar, diseñada para aplicaciones industriales estándar;- Serie 32 (especificaciones 45­180): presión nominal de 280 bar, presión máxima de 350 bar, una versión optimizada de alta velocidad.

Las especificaciones técnicas del modelo estándar de la serie Elephant Fluid Dynamics A10VSO (versión estándar de la serie 31) son las siguientes:

M.el ojo	El desplazamiento máximoVgmax (cm3/rev)	El desplazamiento mínimoVgmin (cm3/rev)	Presión nominal (barras)	Presión máxima (barras)	Velocidad máxima@Vgmax (rpm)	La velocidad máxima @Vg≈0 ((rpm)		Flow de salida máximo@n_max (L/min)	La potencia máxima es de 280 bar ((kW)	Noocho (en kg)
A10VSO18	18.0	0	280	350	3300	3900	59.4		27.7	12
A10VSO28	28.0	0	280	350	3000	3600	84.0		39.2	15
A10VSO45	45.0	0	280	350	2700	3100	121.5		56.7	21
A10VSO63 y A10VSO63	63.0	0	280	350	2500	2900	157.5		73.5	28
A10VSO71	71.0	0	280	350	2200	2600	156.2		72.9	33
A10VSO100	100.0	0	280	350	2000	2400	200.0		93.3	45
A10VSO140	140.0	0	280	350	1800	2100	252.0		117.6	60
A10VSO180	180.0	0	280	350	1800	2100	324.0		151.2	78

Nota: Los datos anteriores son valores teóricos basados en condiciones de funcionamiento de velocidad de accionamiento n = 1500 rpm, viscosidad del aceite v = 36 mm2/s y temperatura del aceite t = 50 °C.Los valores reales deben tener en cuenta las pérdidas de eficiencia y las tolerancias de fabricación.

2.2 Fórmulas clave para el cálculo del rendimiento

Velocidad de descarga de la bomba (proporcional al desplazamiento y a la velocidad de conducción): qv = Vg × n × ηv / 1000 (L/min)

Donde: Vg es el desplazamiento de corriente (cm3/rev), n es la velocidad de conducción (rpm) y ηv es la eficiencia volumétrica (normalmente 0,95 ≈ 0,97).

Torque de salida de la bomba (proporcional al desplazamiento y a la diferencia de presión): T = Vg × Δp / (20π × η_mh) (Nm)

Donde: Δp es la diferencia de presión (bar), y η_mh es la eficiencia mecánica-hidráulica (normalmente 0,90 ≈ 0,93).

Potencia de entrada de la bomba: P = qv × Δp / (600 × η_t) (kW)

Donde: η_t representa la eficiencia total (generalmente entre 0,85 y 0,90).

El principio básico del control variable es el siguiente: cuando se produce una demanda de flujo alta (por ejemplo, una rápida extensión de un cilindro hidráulico), el desplazamiento Vg aumenta automáticamente;cuando se requiera mantener la presión (eEste mecanismo de suministro de aceite bajo demanda garantiza que el sistema funcione de forma constante en su zona de mayor eficiencia.reducción del consumo total de energía en un 20-30% en comparación con una bomba de desplazamiento fijo más una configuración de válvula de alivio.



---



Capítulo 3: Análisis en profundidad de los ocho métodos de control

La competitividad central de la serie A10VSO radica en su amplia gama de opciones de control.

3.1 Dirección General 2 puntos de control (control directo)

Principio de funcionamiento: la señal de presión externa del interruptor (≥ 50 bar) actúa directamente sobre el pistón de control para cambiar el desplazamiento de la bomba entre Vg_max y Vg_min,sin estados intermedios y sólo control de dos posiciones.

Parámetros técnicos: - Presión de control: - Entrada en el puerto X ≥ 50 bar → Vg min; - Sin presión ni alivio de presión en el puerto X → Vg max -Presión de control máxima admisible:La presión de control depende de la presión de funcionamiento (véase la curva de presión de control).

Aplicación típica: Sistemas sencillos que requieren cambiar entre flujos altos y bajos, tales como cortadores hidráulicos de láminas, máquinas de flexión y prensas básicas.

3.2 DR Control de presión (control directo)

Principio de funcionamiento: Equipado con una válvula de control de presión incorporada que limita la presión máxima de salida de la bomba dentro de un rango preestablecido.la bomba reduce automáticamente su desplazamiento para suministrar sólo el flujo necesario para mantener la presión, eliminando las pérdidas de desbordamiento.

Parámetros técnicos: Área de presión: 14 bar estándar (otros valores disponibles a petición) Lag y aumento de presión: Δp_max ≈ 4 bar

Aplicaciones típicas: Sistemas que requieren presión constante, como los dispositivos de sujeción hidráulica, los bancos de ensayo hidráulicos y los sistemas de mantenimiento de la presión de la prensa.

3.3 DRG ¢ Control de presión (comando a distancia)

Principio de funcionamiento: Similar a DR, pero la regulación de la presión se realiza a distancia mediante una válvula piloto externa.La presión puede regularse continuamente en el panel de operación o el gabinete de control sin necesidad de acceder al cuerpo de la bomba.

Parámetros técnicos: - Puerto de control remoto: Puerto X se conecta a la válvula piloto externa - Rango de presión de la válvula piloto: 0 ‰ 280 bar - Características de respuesta idénticas a DR

Aplicaciones comunes: Sistemas que requieren regulación remota de la presión, como prensas de varias estaciones, líneas de producción automatizadas y estaciones hidráulicas monitoreadas a distancia.

3.4 DFR/DFR1 ️ Control de presión/flujo

Principio de funcionamiento: integra funciones de control de presión y control de caudal.mientras que el DFR1 es un modelo de puerto X-T de tipo bloqueado (sin función de descarga)La bomba mantiene simultáneamente la presión de ajuste y el caudal de ajuste, logrando un control de "presión constante y caudal constante".

Especificaciones técnicas: -Control de presión: igual que el modelo DR-Control de flujo: obtenido mediante regulación de presión LR con rango ajustable-DFR con función de lavado: puerto X-T abierto,adecuado para el reabastecimiento de aceite o el enfriamiento en circuitos cerrados-DFR1 sin función de lavado: Puerto X-T sellado, diseñado para circuitos abiertos puros

Aplicaciones típicas: Sistemas que requieren un control simultáneo de la presión y el caudal, como las máquinas de moldeo por inyección, las máquinas de fundición a presión y los ascensores hidráulicos.

3.5 DFLR ️ Control de presión/flujo/potencia (control sensible a la carga)

Principio de funcionamiento: integra tres funciones: control de presión, control de flujo y control de potencia.evitar la sobrecarga del motor y lograr una eficiencia energética óptima.

Los parámetros técnicos: ¢ umbral de control de potencia: calculado automáticamente en función de la potencia nominal del motor ¢ comportamiento del control: prioriza la demanda de flujo dentro del rango de potencia límite;cuando la potencia alcanza el límite, reduce automáticamente la presión o la velocidad de flujo Limitaciones de control: 51 90 bar, 91 160 bar, 160 240 bar, > 240 bar (varios niveles disponibles)

Aplicaciones típicas: equipos sensibles a la potencia como grúas, excavadoras, maquinaria de cubierta de buques y grandes sistemas hidráulicos industriales.

3.6 ED ️ Control electrohidráulico de la presión (control negativo)

Principio de funcionamiento: la válvula proporcional electrohidráulica recibe una señal de corriente (12 V CC o 24 V DC), convierte la señal eléctrica en una señal de presión,y así controla el desplazamiento de la bombaCaracterística de control negativo: Aumento de la corriente → aumento de la presión de control → disminución del desplazamiento.

Especificaciones técnicas: -ED71:12 V DC, corriente de control 100 mA (inicio) → 1200 mA (fin) -ED72:24 V DC, corriente de control 50 mA (inicio) → 600 mA (fin) -Límite de corriente: 1,54 A (12 V) / 0.77 A (24 V) - Frecuencia de vibración: 100~200 Hz -Rango de temperatura de funcionamiento: -20°C a +115°C

Aplicaciones típicas: Sistemas automatizados que requieren un control preciso de la presión de la señal eléctrica, como las prensas hidráulicas CNC, los sistemas hidráulicos servo y las estaciones hidráulicas controladas por PLC.

3.7 ER Control de presión electrohidráulico (control positivo)

Principio de funcionamiento: Similar a la ED, pero con características de control positivo: mayor corriente → mayor presión de control → mayor desplazamiento.Apto para sistemas que requieren una relación directa proporcional entre la corriente y el caudal.

Parámetros técnicos: ER71:12 V DC, corriente de control 100 mA (inicio) → 1200 mA (finales) ER72:24 V DC, corriente de control 50 mA (inicio) → 600 mA (finales)

Aplicaciones típicas: Sistemas que requieren un control proporcional, como los sistemas electrohidráulicos de control de velocidad proporcional y los sistemas servohidráulicos.



3.8 Matriz de decisión para la selección del método de control

C. LasMétodo de control	C. Lasel canto	C. Lasseñal de control	C. Lasrango de control	Rvelocidad de respuesta	C. Lascomplejidad	Pcoste de las obras	Escenarios de aplicación comunes
Control de dos puntos	Dirección General	Interruptor hidráulico (≥ 50 bar)	Vg máximo/Vg min	muy rápido.	bajo	bajo	Máquinas para cortar, curvar o cortar
control de la presión	DR	Valvas mecánicas incorporadas	0-280 bar	En el medio	bajo	bajo	Dispositivo de sujeción, banco de ensayo
Control de presión por control remoto	Dirección General de Desarrollo	Válvula de piloto externa	0-280 bar	En el medio	En el medio	En el medio	Prensas de varias estaciones, líneas de producción
Control de la presión y del caudal	El DFR	Hidráulico + Mecánico (X-T abierto)	Presión + caudal	En el medio	En el medio	En el medio	Máquinas de moldeado por inyección, máquinas de fundición a presión
Control de la presión y del caudal	El DFR1	Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma.	Presión + caudal	En el medio	En el medio	En el medio	Sistema de circuito abierto puro
Control de presión/flujo/potencia	DFLR	Mecánica y hidráulica	Presión + Flujo + Potencia	En el medio	- ¿ Por qué?	- ¿ Por qué?	Grúa, excavadora
Control de presión electrohidráulico (negativo)	ED71	12 V de corriente continua	0-280 bar	muy rápido.	- ¿ Por qué?	- ¿ Por qué?	Prensa hidráulica de control numérico, servo
Control de presión electrohidráulico (negativo)	El número de personas	24 V de corriente continua	0-280 bar	muy rápido.	- ¿ Por qué?	- ¿ Por qué?	Prensa hidráulica de control numérico, servo
Control de presión electrohidráulico (positivo)	En el caso de los vehículos	12 V de corriente continua	0-280 bar	muy rápido.	- ¿ Por qué?	- ¿ Por qué?	Sistema hidroeléctrico de control de velocidad proporcional
Control de presión electrohidráulico (positivo)	En el caso de los vehículos de motor	24 V de corriente continua	0-280 bar	muy rápido.	- ¿ Por qué?	- ¿ Por qué?	Sistema hidroeléctrico de control de velocidad proporcional



---



Capítulo 4: Comparación en profundidad de la compatibilidad con la serie Bosch Rexroth A10VSO

4.1 Dimensiones e instalación: intercambiabilidad al 100%

La serie Elephant Fluid Dynamics A10VSO se adhiere estrictamente a las especificaciones de diseño originales de Rexroth (hojas de datos RE 92711/RE 92714), lo que garantiza una completa intercambiabilidad física.

• Flange de instalación: conforme a las normas ISO 3019-2, disponible en configuraciones de 2 o 4 agujeros, con una tolerancia dimensional de instalación controlada dentro de ± 0,1 mm.

• Finalización del eje de accionamiento: Disponible en tres opciones: eje DIN 6885, eje DIN 5480 y eje ANSI B92.1a totalmente compatibles con los modelos correspondientes de Rexroth.

• Conexión de puerto de aceite: puerto de aceite con brida SAE conforme con la norma ISO 6162, disponible en opciones de hilos métricos y UNC

• Interfaz de control: los puertos de control DG/DR/DRG/DFR/DFLR/ED/ER corresponden exactamente a los de los componentes originales de Rexroth.

• Puertos de descarga de aceite: la configuración estándar incluye dos puertos de descarga de aceite (L1 y L2), ubicados de manera idéntica a los de los componentes originales Rexroth.

• Activación axial: capacidad de accionamiento axial del 100% (igual especificación), compatible con la conexión en serie de bombas de engranajes o bombas de pistón axial;Las dimensiones de la brida y el eje coinciden con las de los componentes originales de Rexroth.

4.2 Parámetros de rendimiento: Pruebas de referencia realizadas por terceros

A través de pruebas comparativas realizadas por la institución de ensayo hidráulico de renombre internacional (laboratorio de certificación TUV Rheinland),la comparación de rendimiento entre la serie Elephant Fluid Power A10VSO y los productos originales de Rexroth es la siguiente::

Indice de rendimiento	Dinámica de fluidos de elefante A10VSO71	Se aplicará el método de ensayo siguiente:	Diferencia de contraste	Norma de ensayo
eficiencia volumétrica	950,8%	960,2%	< 0,5%	Las condiciones de los productos
Eficiencia mecánica	910,5%	910,8%	< 0,4%	Las condiciones de los productos
eficiencia bruta	870,6%	880,1%	< 0,6%	Las condiciones de los productos
Nivel de ruido (dB ((A))	74 a 76	73 a 75 años	coincidencia	Las condiciones de las condiciones de trabajo
Precisión del control de presión	± 3 bar	± 2 bar	coincidencia	construido en prueba
Tiempo de respuesta variable	0.25s	0.22s	+0,03 s	construido en prueba
Vida útil en funcionamiento continuo	> 15 000 horas	> 15 000 horas	coincidencia	Prueba de vida acelerada
nivel de precios	línea de base	2.5 a 3.5 veces el de un elefante	Ventaja significativa	Investigación de mercado

Nota: Las condiciones de ensayo incluyen un medio de aceite mineral, norma ISO VG46, temperatura del aceite de 40 °C, presión nominal de 280 bar y velocidad de funcionamiento de 1500 rpm.

4.3 Reproducción completa de los métodos de control

La serie Elephant Fluid Dynamics A10VSO admite completamente todos los métodos de control de la serie Rexroth A10VSO.

• Dirección General: Control de dos puntos, operación directa

• DR: Control de presión, funcionamiento directo

• DRG: control de presión, control remoto

• DFR/DFR1: control de presión/flujo; apertura/bloqueo X-T

• DFLR: Control de presión/flujo/potencia

• ED71/ED72: Control de presión electrohidráulica (control negativo), 12 V/24 V de corriente continua

• ER71/ER72: Control de presión electrohidráulico (control positivo), 12 V/24 V de corriente continua

Las características de respuesta, curvas de control y parámetros electromagnéticos de todos los modos de control son idénticos a los de los componentes originales de Rexroth,que permita el reemplazo directo sin necesidad de reconfiguración del sistema de control.

4.4 Sistema de certificación de la calidad

• Certificación del sistema de gestión de la calidad ISO 9001:2015

• La certificación CE cumple con la Directiva 2006/42/CE de la UE sobre máquinas.

• Certificación RoHS: Cumplimiento de la Directiva sobre restricciones de sustancias peligrosas

• Certificación ATEX opcional (II 2G Ex h IIC T4-T1 Gb X / II 3G Ex h IIC T4-T1 Gc X)

• La certificación de la Sociedad de Clasificación de China (CCS) se aplica a los buques y las aplicaciones de ingeniería marina

• Certificación de pruebas de rendimiento de TUV Rheinland (opcional)



---



Capítulo 5: Escenarios y soluciones de aplicación en la industria

5.1 Sistemas hidráulicos para máquinas de ingeniería

Sistema hidráulico de la excavadora (A10VSO71/A10VSO100)

Las excavadoras de 20 ̊40 toneladas suelen emplear un sistema de doble bomba (una bomba izquierda y una derecha, modelo A10VSO71 o A10VSO100).¢ Operación compuesta: Control independiente de ambas bombas para ejecutar movimientos coordinados de la proa, el brazo de remoción y la rotación;Reducción automática de la potencia total de la bomba cuando la potencia del motor es insuficiente, evitando el estancamiento del motor; ¢ Eficiencia energética: reducción automática del desplazamiento a casi cero durante el modo de espera, minimizando el consumo de energía y la generación de calor.

Sistema hidráulico para camiones de bombeo de hormigón (A10VSO71/A10VSO100)

La bomba principal de los camiones de bombeo de hormigón utiliza típicamente materiales A10VSO71 o A10VSO100.Regulación remota de la presión de bombeo basada en el grado de hormigón y la distancia de entregaControl de conmutación de dirección: integrado con el sistema de conmutación direccional de válvula S para un control preciso del tiempo de bombeo e inversión de dirección; modo de espera de ahorro de energía:Reducción automática del desplazamiento durante los períodos de bombeo intermitentes para minimizar el consumo de energía.

Sistema hidráulico de rodillos (A10VSO45/A10VSO63)

Los rodillos de vibración suelen emplear motores A10VSO45 o A10VSO63 para sus sistemas de movimiento y vibración.¢ Viaje en cocheEl control DG permite cambiar entre los modos de velocidad "hacia delante/hacia atrás"; el sistema de vibración: el control DR mantiene una frecuencia de vibración constante para garantizar la calidad de compactación.

5.2 Sistemas hidráulicos industriales

Sistema hidráulico para máquinas de moldeo por inyección (A10VSO45/A10VSO71/A10VSO100)

Las máquinas de moldeo por inyección suelen emplear la serie A10VSO como bomba principal, controlada por los modos DFR/DFLR: -Fase de inyección: inyección rápida de alto flujo (Vg max) -Fase de retención de presión:mantenimiento de la presión de bajo caudal a alta presión (Vg reducido), presión sostenida) -Fase de plastificación: plastificación de flujo medio (Vg moderado) -Modo de espera de ahorro de energía: reduce automáticamente el caudal a casi cero durante períodos intermitentes

En comparación con la configuración convencional de bomba más válvula de desbordamiento, la bomba variable A10VSO reduce el consumo de energía en un 25%~35%, reduce el aumento de la temperatura del aceite y amplía la durabilidad del sello.

Sistema hidráulico de la máquina de fundición a presión (A10VSO71/A10VSO100)

Las máquinas de fundición a presión requieren cierre rápido del molde, bloqueo del molde a alta presión y apertura rápida del molde.cierre rápido de gran caudal (Vg max), acortando el tiempo del ciclo) abertura rápida de alto caudal (Vg max) Protección de potencia: evita la sobrecarga del motor causada por una fuerza de bloqueo excesiva

Sistema hidráulico para prensa hidráulica (A10VSO100/A10VSO140)

Las prensas hidráulicas (prensas hidráulicas de cuatro columnas, prensas hidráulicas de marco) suelen emplear modelos A10VS0100 o A10VS0140.Precisión de control numérico: Integrado con PLC o sistemas CNC para el control digital de precisión de la presión, velocidad y posición;Múltiples bombas funcionan en paralelo para el control simultáneo o secuencial en varias estaciones· El funcionamiento energéticamente eficiente: reducción automática del desplazamiento durante los períodos de inactividad para minimizar el consumo de energía.

5.3 Equipos metalúrgicos y mineros

Sistema hidráulico para laminaderas metalúrgicas (A10VSO100/A10VSO140)

Sistemas hidráulicos para laminado de prensa, rollos de flexión y placas de guía laterales en líneas de producción de laminado en caliente y en frío.Reacción rápida: respuesta a la presión a nivel de milisegundos que garantiza la precisión del laminado; control preciso: precisión de presión de ± 1 bar que garantiza un espesor uniforme de la cinta; alta fiabilidad:alta resistencia a la contaminación (funciona de manera fiable con aceite NAS de grado 9) y idoneidad para entornos metalúrgicos propensos al polvo.

Sistema hidráulico de máquinas mineras (A10VSO71/A10VSO100)

Sistemas hidráulicos para camiones mineros, cargadores y plataformas de extracción de roca.satisfacer las demandas de los equipos de minería pesadosProtección de potencia: evita la sobrecarga del motor o del motor en condiciones mineras adversas; Alta fiabilidad: Diseño de larga duración con intervalos de mantenimiento prolongados, minimizando las pérdidas de tiempo de inactividad operativa.

5.4 Buques y ingeniería marina

Sistema hidráulico para máquinas de cubierta de buques (A10VSO45/A10VSO71)

Máquina de anclaje, cabrestante y mecanismo de apertura y cierre de la tapa de la escotilla.cumplimiento de los requisitos de resistencia a la corrosión y a los impactos para los entornos marinosEl control remoto de presión DRG permite a los operadores ajustar la presión del sistema directamente desde el puente.

Sistema hidráulico de plataforma marina (A10VSO100/A10VSO140)

Sistemas hidráulicos para plataformas de perforación y plataformas de producción.permitir la monitorización remota y el diagnóstico de fallos.



---



Capítulo 6: Ventajas de la cadena de suministro y compromisos de servicio de Elephant Fluid Dynamics

6.1 Capacidad de entrega rápida

Aprovechando la amplia cadena de la industria hidráulica de China y las bases de fabricación inteligentes, Elephant Fluid Power ha establecido un sistema de entrega líder en la industria:

• Modelos estándar (A10VSO18 A10VSO71): los modelos regulares están en stock y se enviarán dentro de las 48 72 horas posteriores a la confirmación del pedido.

• Modelos medianos a grandes (A10VSO100 A10VSO140): Tiempo de entrega: 7 15 días hábiles

• Modelos grandes (A10VSO180) y configuraciones de control especiales: el plazo de entrega es de 15 – 25 días hábiles.

• Respuesta a emergencias: Servicio de flete aéreo directo disponible, entregando a las principales zonas industriales de todo el mundo dentro de las 72~96 horas.

• Pedidos OEM por lotes: Apoya la planificación de inventario móvil mensual/trimestral para garantizar la continuidad de la producción del cliente

6.2 Análisis de costes y beneficios

En comparación con los productos originales de Bosch Rexroth, la serie Elephant Fluid Power A10VSO ofrece beneficios económicos significativos para los clientes:

• Reducción de los costes de contratación pública: los costes directos de contratación pública se ahorran en un 60%~70%.

• Compatibilidad del sistema: los modos de control DG/DR/DFR/DFLR/ED/ER son totalmente compatibles con los sistemas Rexroth,eliminación de la necesidad de reemplazo del sistema y reducción de los costes de adquisición de conjuntos de válvulas de control en más del 50%.

• Optimización de los costes de los accesorios: todos los componentes (bloque de cilindro, émbolo, distribuidor de flujo, placa de presión, núcleo de válvula de control,Los sellos (como los selos) están disponibles en abundante oferta a precios sólo del 30% al 40% de los precios originales de fábrica..

• Optimización de los costes de inventario: apoya las compras de lotes pequeños y frecuentes para reducir el capital

• Minimizar las pérdidas de tiempo de inactividad: la capacidad de entrega rápida reduce el tiempo de inactividad de los equipos de semanas a días,con pérdidas diarias para equipos intensivos en producción que podrían alcanzar decenas de miles de yuanes.

6.3 Apoyo técnico global

Elephant Hydrodynamics ha establecido una red completa de servicios técnicos que cubre las principales regiones industriales del mundo.

• Asesoramiento técnico: proporciona orientación en línea de selección las 24 horas del día, los 7 días de la semana, análisis de compatibilidad del sistema y apoyo para el diagnóstico de fallos.Los miembros del equipo técnico tienen un promedio de más de 15 años de experiencia y son expertos en todas las líneas de productos Rexroth.

• Desarrollo personalizado: Proporciona soluciones adaptadas a las necesidades específicas de los clientes OEM.

 Ajuste fino del desplazamiento (por ejemplo, Vg_max = 75 cm3 en lugar de los 71 cm3 estándar)

Señales especiales (FKM, HNBR, sellos a baja temperatura)

Los métodos de control especiales (por ejemplo, rango de presión personalizado, curva de control personalizada)

¢ Revestimientos especiales (revestimientos resistentes a la corrosión marina, logotipos de las marcas de los clientes)

• Compromisos de garantía: el período de garantía estándar es de 12 meses o 2.000 horas laborales (lo que ocurra primero), extensible a 36 meses bajo petición.Las piezas defectuosas se reemplazan gratuitamente durante el período de garantía; el soporte técnico de por vida se proporciona después de la expiración de la garantía.



---



Capítulo 7: Directrices de selección y explicación detallada de los códigos de orden

7.1 Modelo de normas de codificación

Los modelos de la serie Elephant Fluid Dynamics A10VSO se adhieren a las convenciones de codificación estandarizadas internacionalmente; ejemplo: A10VSO 71 DFR / 31R-VPA12N00.

C. Lasel segmento de ode	M.- ¿ Qué?	Descripción de la opción
A10VSO	Identificación de la serie	Bomba de pistón axial de desplazamiento variable de tipo diafragma, circuito abierto
71	Especificaciones/Desplazamiento máximo	71 cm3/rev
El DFR	método de control	DG = control de dos puntos; DR = control de presión; DRG = control de presión remoto; DFR = control de presión/flujo (cuando X-T esté abierto); DFR1 = control de presión/flujo (cuando X-T esté bloqueado);DFLR = Control de presión/flujo/potencia; ED = control de presión electrohidráulica (negativo); ER = control de presión electrohidráulica (positivo).
31	número de serie	31 = Serie 31 (Estándar); 32 = Serie 32 (Versión optimizada de alta velocidad)
R	dirección de rotación	R = en el sentido de las agujas del reloj (visto desde el extremo del eje); L = en sentido contrario a las agujas del reloj
V.	material de sellado	V = F × K_M (cauchó fluoro, estándar); P = NBR (cauchó nitrílico, utilizado exclusivamente en medios HFA/HFB/HFC)
P	Tipo de eje	P = eje de llave plano (DIN 6885); S = eje en espiral (DIN 5480); R = eje en espiral (ANSI B92.1a, par elevado).
A. No	Freno de instalación	A = ISO 3019-2 (2 agujeros); B = ISO 3019-2 (4 agujeros)
12	puerto del actuador	12 = puerto de aceite de brida SAE, hilo métrico, opuesto lateralmente; 42 = puerto de aceite de brida SAE, hilo UNC, opuesto lateralmente
N00	Accionamiento del eje central	N00 = No hay accionamiento del eje transversal; otros códigos corresponden a bridas y ejes de accionamiento del eje transversal de diferentes especificaciones

7.2 Proceso de decisión de selección

Paso 1: Determinar los requisitos del sistema

- Calcular la demanda de caudal máximo del sistema: Q_max = Σ (caudal máximo de todos los actuadores) × factor de simultaneidad - Calcular la presión máxima de funcionamiento del sistema:p_max = presión de carga máxima + pérdidas en la tubería + margen de seguridad (normalmente 10% ∼15%) -Verificar los parámetros del motor de accionamiento: potencia nominal, velocidad nominal y par máximo

Paso 2: Seleccionar las especificaciones de la bomba

Basado en el caudal máximo del sistema Q_max (L/min) y la velocidad de conducción n (rpm): Vg_max = (Q_max × 1000 / n) × (1,05 ∼1,10) cm3/rev. El rango de coeficientes es de 1,05 ∼1.10 representa las pérdidas de volumen y las tolerancias de fabricación.

Se seleccionará el modelo más cercano y superior al valor calculado de las especificaciones estándar.

Paso 3: Verifique la compatibilidad de la energía

La potencia máxima de entrada calculada de la bomba: P_max = Q_max × p_max / (600 × η_t) (kW)

Verificación: P_max ≤ Potencia nominal del motor × 1,1 (factor de seguridad). Si P_max excede la potencia nominal del motor, se seleccionará un motor más grande o una bomba con un desplazamiento menor.

Paso 4: Seleccionar el método de control

-Simple System (requires only pressure limitation) → DR Pressure Control -Requires remote pressure adjustment → DRG Remote Pressure Control -Requires simultaneous control of pressure and flow rate → DFR/DFR1 Pressure/Flow Control -Power-sensitive equipment (to prevent motor overload) → DFLR Pressure/Flow/Power Control -Automated system (requires electrical signal control) → ED/ER Electro-hydraulic Pressure Control

Paso 5: Confirmar las condiciones de instalación

Dirección de instalación: se recomienda la instalación horizontal del eje de transmisión; para la instalación vertical (ascendente/abajo por el eje), es obligatorio un llenado completo de aceite y la eliminación del aire.Requisitos de absorción de aceite: altura de succión de aceite ≤ 800 mm, diámetro del tubo de succión ≥ diámetro de entrada de la bomba, precisión del filtro de succión ≤ 100 μm. Circuito de drenaje de aceite: conectar por separado al tanque de aceite, asegurando una presión de carcasa ≤ 0.5 bar. Viscosidad del aceite: Seleccionar ISO VG22VG68 en función de la temperatura ambiente; rango óptimo de viscosidad de funcionamiento: 1636 mm2/s.



---



Capítulo 8: Mantenimiento, diagnóstico de fallas y gestión de la vida

8.1 Puntos clave del mantenimiento diario

Gestión del petróleo (más crítica)

Grado de limpieza: Recomendado ISO 4406 grados 18/16/13 (equivalente a NAS 7); los grados mínimos aceptables son 20/18/15 (NAS 9).Gestión de la viscosidad: el rango óptimo de viscosidad de funcionamiento es de 16 ∼36 mm2/s. Selección basada en la temperatura ambiente: ∼ Ambiente de baja temperatura (-20°C a +10°C): ISO VG22 o VG32 ∼ Temperatura ambiente (+10°C a +40°C):ISO VG46 Ambiente de altas temperaturas (+40°C a +80°C): ISO VG68. Intervalo de sustitución: Aceite mineral: ¥ cada 2.000 horas de funcionamiento o anualmente; aceites ecológicos: ¥ cada 1.000 horas de funcionamiento o cada seis meses.valor de ácido, el contenido de humedad y el nivel de contaminación se medirán cada 500 horas o trimestralmente.

Control de la temperatura

-Temperatura normal de funcionamiento: 40°C~70°C -Temperatura máxima admisible: 80°C (pico a corto plazo de 90°C, duración < 10 minutos) -Si la temperatura excede los 80°C, inspeccionar:ajustes de las válvulas de desbordamiento, fugas internas y si la viscosidad del aceite es demasiado baja

Monitoreo de las condiciones de absorción del aceite

-Presión absoluta en el puerto de succión de aceite: ≥ 0,8 bar (para evitar la cavitación) -Alta de succión de aceite: ≤ 800 mm (en condiciones de instalación estándar) -Caída de presión a través del filtro de succión de aceite: ≤ 0.3 bar (si se supera este valor se debe sustituir el filtro)

8.2 Diagnóstico y resolución de fallas comunes

F: el precioEl fenómeno de la	Posibles razones	Dmétodo de diagnóstico	Medidas de exclusión
Flujo de salida insuficiente	La viscosidad excesivamente baja del aceite conduce a un aumento de las fugas internas (debido al desgaste de la placa o del émbolo del distribuidor), a una velocidad de accionamiento insuficiente y a un atasco del mecanismo variable a Vg min.	Se medirá la viscosidad del aceite, se determinará el caudal de aceite de retorno en la carcasa (normal < 5% de Q_in), se comprobará la velocidad de accionamiento y se verificará el desplazamiento variable del pistón.	Reemplazar con aceite de viscosidad adecuado, reemplazar la placa/pulsador distribuidor, inspeccionar el motor de accionamiento y limpiar el mecanismo de válvula variable.
Presión de salida insuficiente	La presión está demasiado baja, hay una fuga interna, el mecanismo variable no ha alcanzado Vg max o la válvula de alivio está defectuosa.	Establecer la presión del sistema, medir el caudal de retorno del aceite en la carcasa, comprobar la posición del pistón variable y verificar la válvula de alivio.	Aumentar el ajuste de la presión, reemplazar los sellos, ajustar el mecanismo variable y reparar/reemplazar la válvula de alivio.
La respuesta variable es lenta.	Control de la contaminación del aceite (adhesión del núcleo de la válvula), presión de aceite insuficiente y desgaste de los sellos de pistón variables	Monitorear y controlar la limpieza del aceite, la presión del aceite y las fugas de pistón de componentes variables.	Reemplazar el elemento del filtro de aceite de control, limpiar la válvula de control y reemplazar el sellado del pistón variable.
Ruido anormal	Fugas de oleoducto (cavitación), aceite que contiene gas, daños en el rodamiento, desgaste de la placa de distribución de flujo	Compruebe la integridad del sellado de la tubería de succión de aceite, mida el contenido de gas en el aceite y realice un análisis del espectro de vibraciones.	Apretar las líneas de aspiración de aceite y el sistema de escape; reemplazar los rodamientos y la placa de distribución.
Fugas de aceite de cáscara	Desgaste del sello del eje (más común), presión excesiva de la carcasa (debido al bloqueo de la tubería de drenaje de aceite), envejecimiento del sello	Compruebe la contrapresión del tubo de descarga de aceite (debe ser < 0,5 bar) e inspeccione el estado del sello del eje.	Reemplace el sello del eje, limpie el tubo de descarga de aceite y reemplace los componentes de sellado.
supercalentamiento	Sobrecarga persistente (exceso de diferencial de presión), contaminación por aceite, enfriamiento inadecuado, fugas internas graves	Parámetros de ensayo: diferencial de presión, nivel de contaminación del aceite, eficiencia del enfriador y caudal de aceite de retorno a la cáscara	Reduzca la carga, cambie a un modelo más grande, reemplace el aceite, mejore la refrigeración o reemplace los componentes gastados.
Falta de funcionamiento del sistema de control variable	Bloqueo del núcleo de la válvula de control, falla del electromagnético (ED/ER), bloqueo de la línea de aceite piloto (DRG)	Mide la resistencia del electromagnético, controla la presión del aceite y desmonta para inspeccionar el núcleo de la válvula.	Limpiar o reemplazar la válvula de control; reemplazar el electroimán; limpiar la línea de aceite piloto.
Cavitación	Presión de succión de aceite demasiado baja, cabeza de succión de aceite demasiado alta, obstrucción en la tubería de succión de aceite o viscosidad excesivamente alta del aceite	Mide la presión absoluta en el puerto de succión del aceite, determina la altura de succión del aceite, inspecciona el filtro de succión del aceite y mide la viscosidad del aceite.	Reducir la altura de succión del aceite, reemplazar el elemento de filtro de succión del aceite, utilizar aceite con la viscosidad adecuada y aumentar el diámetro del tubo de succión del aceite.

8.3 Mantenimiento predictivo y gestión de la vida útil

Parámetros clave de la vida útil: -Par de fricción entre la placa de distribución y el cilindro: vida útil normal de 12.000 a 15.000 horas;vida útil reducida en más del 50% cuando la contaminación por aceite excede los límites-par de zapatos de fricción deslizante-plumón: Vida útil normal de 15.000 a 20.000 horas; estrechamente relacionada con la limpieza del aceite y el sistema de rodamientos de diafragma de viscosidad: vida útil normal de 12.000 a 15.000 horas;vida útil prolongada por el diseño de alivio de la presión estática - sello del eje: Vida útil normal 8.000­12.000 horas; estrechamente relacionada con la temperatura de la carcasa y la rugosidad de la superficie del eje-núcleo de válvula de control: vida útil normal 10.000­15.000 horas;estrechamente relacionado con la limpieza del aceite de control

Recomendaciones de mantenimiento predictivo: -Instalar un sensor de contaminación de aceite en línea (norma ISO 4406) para el monitoreo en tiempo real; -Medir el caudal de aceite de retorno de la carcasa cada 2,000 horas y analizar las tendencias de las fugas internas- realizar análisis del espectro de vibraciones cada 5.000 horas para detectar el desgaste temprano del rodamiento; - comprobar la limpieza del aceite de control trimestralmente para evitar que el núcleo de la válvula se pegue;- Mantener un registro de mantenimiento del equipo que registre todas las piezas reemplazadas y los datos de los ensayos de aceite.



---



Capítulo 9: El valor industrial y la importancia estratégica de la serie A10VSO de Elephant Fluid Dynamics

9.1 Redefinición de los criterios de rentabilidad de las bombas hidráulicas

Tradicionalmente, las bombas hidráulicas de alto rendimiento de desplazamiento variable han estado asociadas con costos exorbitantes.Elephant Hydraulics ha revertido con éxito esta percepción a través de las siguientes iniciativas estratégicas:

• Cadena de fabricación integrada vertical: desde la fundición, el mecanizado, el tratamiento térmico hasta el ensamblaje y las pruebas, todo el proceso está totalmente controlado internamente, lo que reduce los costes de externalización en más del 30%.

• Gestión de la producción Lean: mediante la aplicación del Sistema de Producción Toyota (TPS), el ciclo de producción se acortó en un 40% y el inventario de trabajo en curso se redujo en un 50%.

• Ventajas de la contratación a gran escala: con un volumen de compras anual superior a 100.000 unidades, las materias primas clave (acero rodante, aleaciones de cobre, sellos) se adquieren de forma centralizada,que se traduce en una reducción de costes del 20% al 30%.

• Actualización de la fabricación inteligente: Inversión en centros de mecanizado CNC, líneas de ensamblaje dotadas de empleados con 10 años de experiencia y sistemas de ensayo automatizados,Esto se traduce en un aumento de tres veces de la producción per cápita.

Resultado clave: La serie A10VSO ofrece un rendimiento equivalente al 95% de los productos originales de Rexroth a un precio de sólo el 25%-35%, creando un valor sin precedentes para los clientes de todo el mundo.

9.2 Apoyar la diversificación y la resiliencia de las cadenas de suministro mundiales

En los últimos años, la industria manufacturera mundial ha puesto un énfasis sin precedentes en la resistencia de la cadena de suministro.como componentes hidráulicos de alta calidad fabricados en China, ofrece a los clientes de Europa, América del Norte, Asia Sudoriental, Oriente Medio, África y América del Sur una opción confiable de "Segunda Fuente":

• Mercado europeo: provee componentes OEM para fabricantes de equipos hidráulicos industriales en Alemania, Italia, Francia, los Países Bajos y otros países,con plazos de entrega de 715 días (en comparación con las 4 8 semanas originales de Rexroth).

• Mercado de América del Norte: A través de nuestro centro de servicio de Houston en los Estados Unidos, proporcionamos servicios de suministro de piezas rápidas a reparadores hidráulicos en Texas, California e Illinois.

• Mercado del sudeste asiático: los centros de servicio de Singapur, Tailandia e Indonesia apoyan el modelo de producción JIT adoptado por los fabricantes locales de máquinas de moldeo por inyección y equipos de construcción.

• Mercado de Oriente Medio/África: los centros de servicio en Dubai y Johannesburgo apoyan las necesidades de mantenimiento de emergencia de maquinaria minera y equipos petroleros.

• Mercado de América del Sur: El centro de servicio en São Paulo, Brasil, apoya la adquisición local de maquinaria agrícola y forestal.

9.3 Hoja de ruta para la innovación tecnológica continua y los productos

Elephant Fluid Power continúa invirtiendo en la actualización y el desarrollo de la serie A10VSO.

Innovación de materiales: - émbolos revestidos de cerámica: aumento de 3 veces en dureza, aumento de 5 veces en resistencia al desgaste, vida útil objetivo de 25.000 horas. - placas de espada reforzadas con fibra de carbono: reducción del 40% en peso.Reducción del 60% de la deformación térmica- Sellos nanocompuestos: reducción del 50% del coeficiente de fricción, prolongación de 2 veces de la vida útil de los sellos.

Integración inteligente: - Sensores de presión/temperatura/flujo incorporados: Monitoreo en tiempo real del estado de la bomba, salida de datos a través del bus CAN. - Interfaz de datos IoT:Apoya la transmisión remota de datos 4G/5G para mantenimiento predictivo- Sistema digital gemelo: Construye un modelo digital de la bomba basado en datos operativos, proporcionando una alerta anticipada de 30 días de posibles fallos.

Optimización de la eficiencia energética: - La simulación de fluidos CFD optimiza el diseño de la ventana de distribución: Reduce las pérdidas de impacto en la distribución, el objetivo de eficiencia total supera el 90%.- Control de las variables magnetorreológicas: tiempo de respuesta reducido de 0,25 segundos a 0,05 segundos, logrando una respuesta dinámica de milisegundos Sistema de recuperación de energía: recupera energía cinética durante el frenadoreducción del consumo energético global del sistema en un 10%-15%Compatible con el medio ambiente: - Compatible con medios hidráulicos biodegradables: HETG (a base de aceite de colza), HEES (a base de éster sintético), HFD (a base de agua-glicol) - Tecnología de rodamiento libre de aceite:Exploración de la aplicación de rodamientos de aire y de levitación magnética en bombas hidráulicas para eliminar por completo la contaminación por aceite- Diseño ligero: mediante la optimización de la topología y la aplicación de materiales de aleación de aluminio, el peso de la bomba se reduce en un 20%-30%, ayudando a los clientes a alcanzar los objetivos de neutralidad de carbono.

---



Capítulo 10: Conclusiones y recomendaciones sobre contratación pública

10.1 Conclusiones clave

Las bombas hidráulicas de pistón axial de desplazamiento variable de la serie A10VSO de Elephant Fluid Dynamics (A10VSO18A10VSO180) presentan las siguientes ventajas:

1- Rango de especificaciones amplio: de 18 cm3 a 180 cm3, que satisface todos los requisitos para aplicaciones que van desde equipos microindustriales hasta máquinas de construcción a gran escala.

2Alta compatibilidad con los productos originales Bosch Rexroth: intercambiabilidad física del 100%, equivalencia de rendimiento superior al 95% y replicación completa de todos los métodos de control.

3- Rendimiento fiable comprobado: más de 15.000 horas de vida útil continua, eficiencia volumétrica del 95% y eficiencia total superior al 87%.

4- Ventajas altamente competitivas de la cadena de suministro: ahorro de costes del 60% al 70%, entrega rápida entre 48 horas y 25 días y una red de servicios que abarca seis continentes en todo el mundo.

5- Capacidad de innovación tecnológica continua: progreso simultáneo en cuatro áreas clave: materiales, inteligencia, eficiencia energética y protección del medio ambiente.

Se ha convertido en la alternativa preferida en el sector mundial de la transmisión hidráulica de energía.Ya sea para aplicaciones de fabricación de equipos originales (OEM) o necesidades de mantenimiento y reemplazo después del mercado, ya sea para sistemas de bajo coste y económicos o equipos de gama alta que exigen una fiabilidad máxima, la serie Elephant Fluid Power A10VSO ofrece una propuesta de valor a medida.

10.2 Recomendaciones para las decisiones de contratación

Para los fabricantes de maquinaria de ingeniería (OEMs): ¢ Comenzar con instalaciones de ensayo a pequeña escala (5-10 unidades) para verificar la compatibilidad con los sistemas existentes;¢ Utilice los servicios de consultoría técnica gratuitos de Elephant Hydraulics para optimizar la integración del sistema (bomba ⋅ motor ⋅ válvula ⋅ tuberías)El Consejo Europeo de Bruselas ha aprobado una propuesta de directiva sobre la protección de la salud y la salud en el trabajo, en la que se recomienda que se establezcan normas para la protección de la salud y la salud en el trabajo.Considere incorporar Elephant Hydraulics a una estrategia de "dual fuente de suministro" para mitigar los riesgos de la cadena de suministro.

Para los integradores de sistemas hidráulicos: - Ofrecer la serie Elephant Hydraulics A10VSO como opción de configuración estándar a los clientes finales;- Aprovechar las capacidades de entrega rápida (envíos en 48 horas) para manejar pedidos de emergencia y proyectos de mantenimiento- Participar en los programas de formación técnica de Elephant Hydraulics (en línea/fuera de línea) para mejorar la experiencia del equipo; - Mantener inventarios completos de componentes (bloques de cilindros, émbolos, placas de flujo,Las placas de las barras, núcleos de válvulas de control, sellos) para mejorar la eficiencia de respuesta al mantenimiento.

Para los usuarios finales (industriales, mineros, constructores, etc.):considerar la posibilidad de sustituir las bombas originales Rexroth por la serie A10VSO de Elephant Fluid Power para reducir los costes de mantenimiento en más del 60%El sistema de control existente (conjuntos de válvulas DG/DR/DFR/DFLR/ED/ER) se mantendrá sin inversiones adicionales.Establecer registros de mantenimiento de equipos e implementar mantenimiento predictivo para maximizar la vida útil de la bomba.



---



Apéndice

Apéndice A: Cuadro completo de referencia del modelo de la serie A10VSO

M.el ojo	El desplazamiento máximo (cm3)	Presión nominal (barras)	Presión máxima (barras)	La velocidad máxima@Vgmax ((rpm)	La velocidad máxima de rotación@Vg≈0 ((rpm)	Tasa de flujo máxima (L/min)	La potencia máxima es de 280 bar ((kW)	Noocho (en kg)	Especificaciones de las bridas	Opciones de eje	C. Lasel método ontrol
A10VSO18	18.0	280	350	3300	3900	59.4	27.7	12	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO28	28.0	280	350	3000	3600	84.0	39.2	15	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO45	45.0	280	350	2700	3100	121.5	56.7	21	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO63 y A10VSO63	63.0	280	350	2500	2900	157.5	73.5	28	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO71	71.0	280	350	2200	2600	156.2	72.9	33	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO100	100.0	280	350	2000	2400	200.0	93.3	45	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO140	140.0	280	350	1800	2100	252.0	117.6	60	ISO 2 agujeros/4 agujeros	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER
A10VSO180	180.0	280	350	1800	2100	324.0	151.2	78	Agujeros ISO 4	Clave plana/clave en espiral	Dirección General de Desarrollo Regional/Dirección General de Desarrollo Regional/DFR/DFR1/DFLR/ED/ER

Apéndice B: Cuadro de referencia rápida para la selección de los métodos de control

C. LasMétodo de control	C. Lasel canto	C. Lasseñal de control	C. Lasrango de control	Rvelocidad de respuesta	Modelo aplicable	Aplicación típica
Control de dos puntos	Dirección General	Interruptor hidráulico (≥ 50 bar)	Vg máximo/Vg min	muy rápido.	18 a 180 años	Máquinas para cortar, curvar o cortar
control de la presión	DR	Valvas mecánicas incorporadas	0-280 bar	En el medio	18 a 180 años	Dispositivo de sujeción, banco de ensayo
Control de presión por control remoto	Dirección General de Desarrollo	Válvula de piloto externa	0-280 bar	En el medio	18 a 180 años	Prensas de varias estaciones, líneas de producción
Control de la presión y del caudal	El DFR	Hidráulico + Mecánico (X-T abierto)	Presión + caudal	En el medio	18 a 180 años	Máquinas de moldeado por inyección, máquinas de fundición a presión
Control de la presión y del caudal	El DFR1	Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma de la norma de la norma de la norma.	Presión + caudal	En el medio	18 a 180 años	Sistema de circuito abierto puro
Control de presión/flujo/potencia	DFLR	Mecánica y hidráulica	Presión + Flujo + Potencia	En el medio	Entre 45 y 180	Grúa, excavadora
Control de presión electrohidráulico (negativo)	ED71	12 V de corriente continua	0-280 bar	muy rápido.	18 a 180 años	Prensa hidráulica de control numérico, servo
Control de presión electrohidráulico (negativo)	El número de personas	24 V de corriente continua	0-280 bar	muy rápido.	18 a 180 años	Prensa hidráulica de control numérico, servo
Control de presión electrohidráulico (positivo)	En el caso de los vehículos	12 V de corriente continua	0-280 bar	muy rápido.	18 a 180 años	Sistema hidroeléctrico de control de velocidad proporcional
Control de presión electrohidráulico (positivo)	En el caso de los vehículos de motor	24 V de corriente continua	0-280 bar	muy rápido.	18 a 180 años	Sistema hidroeléctrico de control de velocidad proporcional

Apéndice: Referencias y normas

6. Bosch Rexroth AG. ¢Pumpa de pistón variable axial A10VSO serie 31, hoja de datos RE 92711. ¢ 2016.

7. Bosch Rexroth AG. ¢Pumpa de pistón variable axial A10VSO serie 32, hoja de datos RE 92714. ¢ 2016.

8. ISO 3019-2:2001. ¢Energía de fluidos hidráulicos - Dimensiones y código de identificación de las bridas de montaje y los extremos del eje de las bombas y motores de desplazamiento.

9. ISO 4409:2019. “Energía hidráulica de fluidos - Bombas de desplazamiento positivo, motores y transmisiones integrales - Métodos de ensayo y presentación de las prestaciones básicas en estado de equilibrio.

10. ISO 4406:2021. ¢Poder de los fluidos hidráulicos - Fluidos - Método para codificar el nivel de contaminación por partículas sólidas.

11. ISO 6162:2002. “Energía hidráulica de fluidos - Conexiones de bridas con abrazaderas de bridas divididas o de una sola pieza y tornillos métricos o de pulgadas.

12. DIN 51524. ¢ Fluidos a presión - Aceites hidráulicos HL, HLP, HLPD.

13. DIN 6885. ¢Ferramentas de sujeción de tipo de accionamiento sin acción cónica; teclas paralelas, llaverolas, patrón profundo.

14. ANSI B92.1a. ¢Involucrar las ranuras y la inspección.

15. Dinámica de fluidos de elefantes. "Manual del producto para la bomba de pistón axial variable de la serie A10VSO", edición de 2026.

16. Asociación de la Industria de Sellos Hidráulicos y Neumáticos de China. "Informe de Desarrollo Técnico de la Industria de las Bombas Hidráulicas Variables". 2025.

17. TUV Rheinland. ¢Informe de prueba de rendimiento para la serie A10VSO de Elephant Fluid Power. ¢ 2025.



---



Copyright © 2026 Dinámica del fluido del elefante

El presente documento sirve únicamente de referencia para la comunicación técnica y la selección. Los parámetros específicos deben hacer referencia al manual del producto más reciente.





---



Este documento fue compilado por Elephant Hydraulics para proporcionar a la industria hidráulica mundial referencias técnicas autorizadas, profesionales y completas.Estamos comprometidos a convertirnos en su socio hidráulico más confiable a través de la innovación tecnológica y el servicio excepcional..

Palabras clave: bomba hidráulica A10VSO, Elephant Fluid Power, alternativa Rexroth A10VSO, bomba de pistón axial variable, bomba variable de plato de espada, bomba hidráulica variable sin pasos, bomba hidráulica de bucle abierto,Máquina de moldeo por inyección bomba hidráulica, bomba hidráulica de maquinaria de construcción, bomba hidráulica de máquina de fundición a presión, bomba hidráulica de prensa hidráulica, bomba hidráulica metalúrgica, bomba hidráulica de maquinaria minera, bomba hidráulica marina,con una capacidad de carga de más de 300 kW, bomba hidráulica OEM, fabricante de bomba hidráulica, exportación de bomba hidráulica de China, entrega rápida de bombas hidráulicas, rentabilidad de las bombas hidráulicas, A10VSO18, A10VSO28, A10VSO45, A10VSO63,A10VSO71, A10VSO100, A10VSO140, A10VSO180, DG control de dos puntos, control de presión DR, control de presión remoto DRG, control de flujo de presión DFR, control de flujo de presión DFR1, control de potencia de flujo de presión DFLR,Control de la presión electrohidráulicaControl de presión electro-hidráulico ER, selección de la bomba hidráulica, mantenimiento y sustitución de la bomba hidráulica, componentes de la bomba hidráulica, cilindro de la bomba hidráulica, émbolo de la bomba hidráulica,placa de distribución de la bomba hidráulica, placa de control de la bomba hidráulica, núcleo de válvula de control de la bomba hidráulica, sellos de la bomba hidráulica, diagnóstico de fallas de la bomba hidráulica, mantenimiento de la bomba hidráulica, mantenimiento predictivo de las bombas hidráulicas,gestión de la vida útil de la bomba hidráulica, optimización de la eficiencia de la bomba hidráulica, control del ruido de la bomba hidráulica, gestión de la temperatura de la bomba hidráulica, limpieza del aceite de la bomba hidráulica, medios hidráulicos respetuosos con el medio ambiente.Las bombas hidráulicas son accionadas por ejes; las configuraciones incluyen conexión en serie con bombas de engranajes o bombas de émbolo; equipadas con sensores de velocidad de rotación; soportadas por IoT y tecnologías gemelas digitales;con un diseño inteligente y una construcción ligeraEl objetivo de esta estrategia consiste en:apoyar el desarrollo personalizado; incorporando conjuntos de válvulas integradas; diseñados para la resistencia a la corrosión marina, el funcionamiento a baja temperatura, las condiciones de alta temperatura, los entornos de gran altitud, las características a prueba de explosiones,Cumplimiento de ATEX• el apoyo al control remoto y la automatización; la integración electrohidráulica; la oferta de sistemas de control y recuperación de energía de potencia constante;utilizando el control magnetorreológico y la optimización de CFD; con recubrimientos cerámicos, materiales de fibra de carbono, tecnologías de nano-sellado; compatibles con rodamientos aerotransportadores y de levitación magnética; compatibles con la lubricación sin aceite; biodegradables;cumplimiento de normas tales como HETG, HEES, HFD, HFB, HFC, ISO VG22, ISO VG32, ISO VG46, ISO VG68, clases NAS 7/9, especificaciones ISO 4406/4409; certificado con las aprobaciones TUV, CE, CCS y RoHS.Producción de energía ligera para bombas hidráulicas, Fabricación inteligente de bombas hidráulicas, aplicación del sistema de producción Toyota en bombas hidráulicas, mecanizado CNC de bombas hidráulicas, montaje asistido por robot de bombas hidráulicas,Sistemas de ensayo totalmente automatizados para bombas hidráulicas, Integración vertical en las cadenas de suministro de bombas hidráulicas, soluciones de adquisición a granel para bombas hidráulicas, estrategias de optimización de costes para bombas hidráulicas,Gestión de los plazos de entrega de las bombas hidráulicas, Sistemas de control de inventario para bombas hidráulicas, métodos de producción just-in-time (JIT) para bombas hidráulicas, fuentes de cadena de suministro doble para bombas hidráulicas,Mejora de la resiliencia de la cadena de suministro para las bombas hidráulicas, Estrategias de expansión global para bombas hidráulicas, soluciones de producción localizadas para bombas hidráulicas, redes de servicio para bombas hidráulicas, líneas directas de apoyo técnico para bombas hidráulicas,Herramientas de selección en línea para bombas hidráulicas, Libros blancos técnicos sobre bombas hidráulicas, Directrices de liderazgo de la industria para bombas hidráulicas, Estrategias de generación de tráfico de Google para bombas hidráulicas, optimización de SEO para bombas hidráulicas,Recursos de contenido autorizados para bombas hidráulicas, Documentos de investigación técnica sobre bombas hidráulicas, citas académicas de bombas hidráulicas, estándares de la industria para bombas hidráulicas, hojas de ruta tecnológicas para bombas hidráulicas,Tendencias futuras de las bombas hidráulicas, Materiales innovadores para bombas hidráulicas, tecnologías de detección inteligente para bombas hidráulicas, sistemas de monitoreo remoto para bombas hidráulicas, soluciones de mantenimiento predictivo para bombas hidráulicas,Técnicas para mejorar la eficiencia energética de las bombas hidráulicas, Prácticas de fabricación ecológicas para bombas hidráulicas, enfoques de desarrollo sostenible para bombas hidráulicas, evaluación de la huella de carbono de las bombas hidráulicas,Aplicaciones de la economía circular para bombas hidráulicas, Soluciones de remanufactura para bombas hidráulicas, estrategias de mercado de segunda mano para bombas hidráulicas, servicios de alquiler de bombas hidráulicas, opciones de financiación financiera para bombas hidráulicas,Gestión de todo el ciclo de vida de las bombas hidráulicas, Costo total de propiedad (TCO), retorno de la inversión (ROI), análisis de la propuesta de valor para bombas hidráulicas, estrategias de éxito del cliente para bombas hidráulicas,Redes de colaboración de socios para bombas hidráulicas, Desarrollo de ecosistemas industriales para bombas hidráulicas, Iniciativas de la Alianza Industrial para bombas hidráulicas, Comunidades Técnicas para bombas hidráulicas,Plataformas de intercambio de conocimientos para bombas hidráulicas Diseño de fuente abierta de bombas hidráulicas, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energía, calidad de la energíaposicionamiento del mercado de las bombas hidráulicas, estrategia de competencia de la bomba hidráulica, diferenciación de la bomba hidráulica, liderazgo en los costes de la bomba hidráulica, estrategia de enfoque de la bomba hidráulica, mercado de la bomba hidráulica, mercado emergente de la bomba hidráulica, mercado de la bomba hidráulica, mercado emergente de la bomba hidráulicabomba hidráulica de la Franja y la Ruta, bomba hidráulica RCEP, bomba hidráulica China-Europa Railway Express, bomba hidráulica comercio electrónico transfronterizo, plataforma B2B de la bomba hidráulica, bomba hidráulica Alibaba,la bomba hidráulica China Manufacturing Network, bomba hidráulica Fuentes globales, bomba hidráulica TradeKey, bomba hidráulica hecha en China, bomba hidráulica EC21, bomba hidráulica Compass, bomba hidráulica Europages, bomba hidráulica ThomasNet,la bomba hidráulica IndustryNet, bomba hidráulica MFG, bomba hidráulica Xometría, bomba hidráulica Protolabs, impresión 3D de bomba hidráulica, fabricación de aditivos de bomba hidráulica, fabricación digital de bomba hidráulicabombas hidráulicas Industria 4.0, bomba hidráulica Smart Manufacturing 2025, bomba hidráulica China Manufacturing 2025, bomba hidráulica desarrollo de alta calidad, bomba hidráulica especializada, refinada, única e innovadora,bomba hidráulica pequeño gigante, bomba hidráulica Campeón oculto, bomba hidráulica Campeón único, bomba hidráulica Programa nacional de antorchas, bomba hidráulica Empresa de alta tecnología, centro de tecnología de la bomba hidráulica,Estación de investigación postdoctoral de la bomba hidráulica, tecnología de las bombas hidráulicas, colaboración entre la industria de las bombas hidráulicas y el mundo académico, tecnología de las bombas hidráulicas, comercialización de la tecnología, participación de capital en la tecnología de las bombas hidráulicas;operación patentada para bombas hidráulicas; patentes esenciales para bombas hidráulicas; licencias técnicas para bombas hidráulicas; autorización de marca para bombas hidráulicas; fabricación OEM para bombas hidráulicas;Diseño ODM para bombas hidráulicas; marca OBM para bombas hidráulicas; producción de bombas hidráulicas de marca privada; desarrollo de marcas independientes para bombas hidráulicas; internacionalización de bombas hidráulicas;localización de las bombas hidráulicas■ integración cultural en el desarrollo de bombas hidráulicas; gestión intercultural de bombas hidráulicas; equipos globales para el desarrollo de bombas hidráulicas; estrategia de talento para bombas hidráulicas;programas de formación de empleados para bombas hidráulicas; certificación de habilidades para bombas hidráulicas; espíritu artesanal en bombas hidráulicas; cultura de calidad para bombas hidráulicas; rendimiento sin defectos en bombas hidráulicas;Metodología Six Sigma para bombas hidráulicasAplicaciones Lean Six Sigma en bombas hidráulicas; Gestión de calidad total (TQM) para bombas hidráulicas; certificación ISO/TS 16949 para bombas hidráulicas; certificación IATF 16949 para bombas hidráulicas;aplicaciones de la industria automotriz para bombas hidráulicasAplicaciones aeroespaciales para bombas hidráulicas; estándares de grado militar para bombas hidráulicas; estándares GJB para bombas hidráulicas; estándares MIL para bombas hidráulicas; estándares NORSOK para bombas hidráulicasNormas API para bombas hidráulicas; normas ASME para bombas hidráulicas; normas ASTM para bombas hidráulicas; normas SAE para bombas hidráulicas; normas DIN para bombas hidráulicas; normas JIS para bombas hidráulicas;Normas GB para bombas hidráulicas; normas JB para bombas hidráulicas; paisaje de la industria de las bombas hidráulicas; asociaciones de la industria de las bombas hidráulicas; sociedades profesionales de bombas hidráulicas; exposiciones de bombas hidráulicas;PTC Asia para bombas hidráulicasBauma, exposición de bombas hidráulicas; ConExpo, exposición de bombas hidráulicas; Agritechnica, exposición de bombas hidráulicas; IMT, exposición de bombas hidráulicas; EMO, exposición de bombas hidráulicas; Bombas hidráulicas en Hannover Messe, CIMT, BICES,CICEE; en la Exposición Internacional de Maquinaria de Construcción de Changsha; Exposición BMW de Shanghai; Exposición Internacional de Maquinaria de Construcción de Pekín; Exposición Hidráulica de Guangzhou;Exposición Industrial de ShenzhenLa exposición industrial de Chengdu, la exposición de maquinaria de Wuhan, la exposición de maquinaria de Shenyang, la exposición industrial de Dalian, la exposición industrial de Qingdao, la exposición hidráulica de Ningbo, la exposición de maquinaria de Wenzhou.Exposición de válvulas de YuhuanLa exposición de maquinaria de Taizhou, la exposición de hardware de Yiwu, la exposición de maquinaria de Yongkang, la exposición de maquinaria de Foshan, la exposición de moldes de Dongguan, la exposición de maquinaria de Shenzhen, la feria aérea de Zhuhai.Exposición Industrial de TianjinLa Comisión ha presentado una serie de propuestas de medidas en el marco de la presente Decisión, incluidas las siguientes:Exposición Industrial de ShenyangLa exposición industrial de Dalian; la exposición industrial de Shijiazhuang; la exposición industrial de Taiyuan; la exposición industrial de Zhengzhou; la exposición industrial de Jinan; la exposición industrial de Qingdao;Exposición Industrial de YantaiLa exposición industrial de Weifang; la exposición industrial de Zibo; la exposición industrial de Linyi; la exposición industrial de Xuzhou; la exposición industrial de Changzhou; la exposición industrial de Wuxi;Exposición Industrial de SuzhouExposiciones de la industria de las bombas hidráulicas en Wenzhou, Jiaxing, Huzhou, Shaoxing, Jinhua, Yiwu, Taizhou, Quzhou,Los Estados miembros podrán autorizar la introducción de nuevos productos en el mercado de la Unión en el caso de los productos de las categorías IIa, IIIb, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc, IIIc y IIIc.Quanzhou, Zhangzhou, Nanping, Longyan, Ningde, Nanchang, Jingdezhen, Pingxiang, Jiujiang, Xinyu, Yingtan, Ganzhou, Ji'an, Yichun, Fuzhou, Shangrao, Jinan, Qingdao y Zibo.Exposiciones de la industria de la bomba hidráulicaLas autoridades chinas han confirmado que el acuerdo de cooperación entre la Unión y China se ha firmado en el marco de un convenio de cooperación entre la Unión y China.¿ Qué pasa?Los Estados miembros deberán establecer un marco jurídico que permita a los Estados miembros garantizar que las medidas adoptadas en virtud del presente Reglamento cumplan las condiciones establecidas en el artículo 3, apartado 1, del Reglamento (UE) n.o 514/2014.- ¿ Por qué?, Xiangtan, Hengyang, Shaoyang, Yueyang. Exposiciones de la industria de la bomba hidráulica: Exposición industrial de Changde, Exposición industrial de Zhangjiajie, Exposición industrial de Yiyang,Exposición Industrial de ChenzhouLa exposición industrial de Yongzhou, la exposición industrial de Huaihua, la exposición industrial de Loudi, la exposición industrial de Xiangxi, la exposición industrial de Guangzhou, la exposición industrial de Shaoguan,Exposición Industrial de ShenzhenLa exposición industrial de Zhuhai, la exposición industrial de Shantou, la exposición industrial de Foshan, la exposición industrial de Jiangmen, la exposición industrial de Zhanjiang, la exposición industrial de Maoming,Exposición industrial de Zhaoqing, Exposición Industrial de Huizhou, Exposición Industrial de Meizhou, Exposición Industrial de Shanwei, Exposición Industrial de Heyuan, Exposición Industrial de Yangjiang, Exposición Industrial de Qingyuan,Exposición Industrial de Dongguan, la exposición industrial de Zhongshan, la exposición industrial de Chaozhou, la exposición industrial de Jieyang, la exposición industrial de Yunfu, la exposición industrial de Nanning, la exposición industrial de Liuzhou,Exposición Industrial de GuilinEl objetivo de las medidas es reducir el riesgo de perjuicio para la industria de la Unión y reducir el riesgo de perjuicio para la industria de China.Exposición industrial de Baise, la exposición industrial de Hezhou, la exposición industrial de Hechi, la exposición industrial de Laibin, la exposición industrial de Chongzuo, la exposición industrial de Haikou, la exposición industrial de Sanya,Exposición Industrial de SanshaLas exposiciones de la industria de las bombas hidráulicas: Luzhou Industrial Exhibition,Exposición Industrial de Deyang, Exposición Industrial de Mianyang, Exposición Industrial de Guangyuan, Exposición Industrial de Suining, Exposición Industrial de Neijiang, Exposición Industrial de Leshan, Exposición Industrial de Nanchong,Exposición industrial de Meishan, Exposición Industrial de Yibin, Exposición Industrial de Guang'an, Exposición Industrial de Dazhou, Exposición Industrial de Ya'an, Exposición Industrial de Bazhong, Exposición Industrial de Ziyang,Exposición industrial de AbaLa exposición industrial de Ganzi, la exposición industrial de Liangshan, la exposición industrial de Guiyang, la exposición industrial de Liupanshui, la exposición industrial de Zunyi, la exposición industrial de Anshun,Exposición Industrial de BijieLa exposición industrial de Tongren, la exposición industrial de Qianxinan, la exposición industrial de Qiandongnan, la exposición industrial de Qiannan, la exposición industrial de Kunming, la exposición industrial de Qujing,Exposición Industrial de Yuxi, Exposición Industrial de Baoshan, Exposición Industrial de Zhaotong, Exposición Industrial de Lijiang, Exposición Industrial de Pu'er, Exposición Industrial de Lincang, Exposición Industrial de Chuxiong,Exposición industrial de Honghe, Exposición Industrial de Wenshan, Exposición Industrial de Xishuangbanna, Exposición Industrial de Dali, Exposición Industrial de Dehong, Exposición Industrial de Nujiang, Exposición Industrial de Diqing,Exposición Industrial de Lhasa, Exposición Industrial de Shigatse, Exposición Industrial de Changdu, Exposición Industrial de Nyingchi, Exposición Industrial de Shannan, Exposición Industrial de Nagqu y Exposición Industrial de Ali.Exposiciones de bombas hidráulicas: Exposición industrial de Xi'an, Exposición industrial de Tongchuan, Exposición industrial de Baoji, Exposición industrial de Xianyang, Exposición industrial de Weinan, Exposición industrial de Yan,Exposición industrial de HanzhongLa exposición industrial de Yulin, la exposición industrial de Ankang, la exposición industrial de Shangluo, la exposición industrial de Lanzhou, la exposición industrial de Jiayuguan, la exposición industrial de Jinchang,Exposición Industrial de Baiyin, Exposición Industrial de Tianshui, Exposición Industrial de Wuwei, Exposición Industrial de Zhangye, Exposición Industrial de Pingliang, Exposición Industrial de Jiuquan, Exposición Industrial de Qingyang,Exposición Industrial de Dingxi, Exposición Industrial de Longnan, Exposición Industrial de Linxia, Exposición Industrial de Gannan, Exposición Industrial de Xining, Exposición Industrial de Haidong, Exposición Industrial de Haibei,Exposición industrial de HuangnanLa exposición industrial de Hainan, la exposición industrial de Guoluo, la exposición industrial de Yushu, la exposición industrial de Haixi, la exposición industrial de Yinchuan, la exposición industrial de Shizuishan,Exposición Industrial de Wuzhong, Exposición Industrial de Guyuan, Exposición Industrial de Zhongwei, Exposición Industrial de Urumqi, Exposición Industrial de Karamay, Exposición Industrial de Turpan, Exposición Industrial de Hami,Exposición Industrial de Changji, Exposición Industrial de Botala, Exposición Industrial de Bayingolin, Exposición Industrial de Aksu, Exposición Industrial de Kizilsu, Exposición Industrial de Kashgar, Exposición Industrial de Hotan,y la Exposición Industrial de IliLas exposiciones industriales de bombas hidráulicas: Tacheng, Altay, Shihezi, Alar, Tumushuk, Wujiaqu, Beitun, Tiemenguan, Shuanghe, Kekedala, Kunyu, Huyanghe, Xinxing, Taipei, Kaohsiung, Keelung, Taichung,Tainán, Hsinchu, Chiayi, Hong Kong y Macao.
